內容編輯

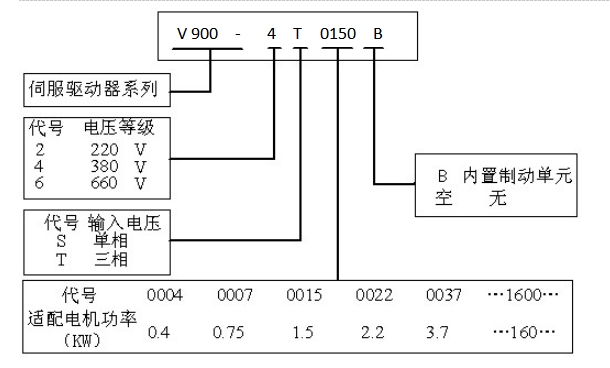

產品型號：
|
伺服驅動器型號 |
額定容量（kVA） |
額定輸入電流（A） |
額定輸出電流（A） |
適配電機（kW） |
|
單相電源：200～240V，50/60Hz |
||||
|
V900-2S0004B |
1.0 |
5.4 |
2.3 |
0.4 |
|
V900-2S0007B |
1.5 |
8.2 |
4.0 |
0.75 |
|
V900-2S0015B |
3.0 |
14.0 |
7.0 |
1.5 |
|
V900-2S0022B |
4.0 |
23.0 |
9.6 |
2.2 |
|
三相電源：380～480V，50/60Hz |
||||
|
V900-4T0007B |
1.5 |
3.4 |
2.5 |
0.75 |
|
V900-4T0015B |
3.0 |
5.0 |
3.7 |
1.5 |
|
V900-4T0022B |
4.0 |
6.0 |
5.0 |
2.2 |
|
V900-4T0037B |
5.9 |
10.5 |
9.0 |
3.7 |
|
V900-4T0055B |
8.9 |
14.6 |
13.0 |
5.5 |
|
V900-4T0075B |
11.0 |
20.5 |
17.0 |
7.5 |
|
V900-4T0110B |
17.0 |
26.0 |
25.0 |
11.0 |
|
V900-4T0150B |
21.0 |
35.0 |
32.0 |
15.0 |
|
V900-4T |
24.0 |
38.5 |
37.0 |
18.5 |
|
V900-4T |
30.0 |
46.5 |
45.0 |
22.0 |
|
V900-4T |
40.0 |
62.0 |
60.0 |
30.0 |
|
V900-4T |
57.0 |
76.0 |
75.0 |
37.0 |
|
V900-4T |
69.0 |
92.0 |
91.0 |
45.0 |
|
V900-4T |
85.0 |
113.0 |
112.0 |
55.0 |
|
V900-4T |
114.0 |
157.0 |
150.0 |
75.0 |
|
V900-4T |
134.0 |
180.0 |
176.0 |
90.0 |
|
V900-4T |
160.0 |
214.0 |
210.0 |
110.0 |
|
V900-4T |
192.0 |
256.0 |
253.0 |
132.0 |
|
V900-4T |
231.0 |
307.0 |
304.0 |
160.0 |
|
V900-4T |
250.0 |
385.0 |
377.0 |
200.0 |
|
V900-4T |
280.0 |
430.0 |
426.0 |
220.0 |
|
V900-4T |
355.0 |
468.0 |
465.0 |
250.0 |
|
V900-4T |
396.0 |
525.0 |
520.0 |
280.0 |
|
V900-4T |
445.0 |
590.0 |
585.0 |
315.0 |
技術指標
|
項目 |
指標及規格 |
|
|
主電輸入 |
額定電壓頻率 |
單相,200～240V；三相，380V～480V； 50Hz/60Hz |
|
變動容許值 |
電壓：±20%；電壓失衡率3%；頻率±5% |
|
|
主電輸出 |
輸出電壓 |
單相,0～240V；三相,0～480V |
|
輸出頻率 |
0～600Hz |
|
|
過載能力 |
180%額定電流60s；210%額定電流1s |
|
|
控制性能 |
調制方式 |
優化空間電壓矢量PWM模式 |
|
控制方式 |
V/F控制/開環矢量控制/帶PG閉環矢量控制 |
|
|
運行命令給定方式 |
鍵盤控制；端子控制；通訊控制 |
|
|
頻率源 |
共有11種頻率源：電位器給定、數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定 |
|
|
輔助頻率源 |
7種輔助頻率源。可靈活實現輔助頻率微調、頻率合成 |
|
|
伺服運行方式 |
2種伺服運行方式：普通運行、主軸定向運行 |
|
|
伺服位置指令給定源 |
3種伺服位置給定源：端子脈沖給定、位置數字給定、總線或PLC 卡給定 |
|
|
速度設定分辨率 |
數字設定：0.01Hz;模似給定：1/2000最大頻率 |
|
|
速度控制精度 |
開環矢量控制：±0.5%；閉環矢量控制：±0.02% |
|
|
速度控制范圍 |
開環矢量控制1：200；閉環矢量控制1：1000 |
|
|
轉矩控制響應 |
開環矢量控制<200ms；閉環矢量控制：<150ms |
|
|
起動轉矩 |
開環矢量控制180%/0.25Hz；閉環矢量控制200%/0.0Hz |
|
|
轉矩控制精度 |
±5% |
|
|
控制輸入輸出信號 |
設定參考電壓源輸出（主要用于模擬輸入） |
2路，±10V，5mA |
|
控制電壓源輸出 |
DC24V，100mA |
|
|
模擬信號輸入 |
1路， 0V～+10V；1路， -10V～+10V；1路，0～10V/0～20mA，由主板撥碼開關選擇 |
|
|
模擬信號輸出 |
2路，0～10V/0～20mA輸出可編程，由主板撥碼開關選擇 |
|
|
脈沖信號輸入 |
1路，0KHz～200KHz脈沖信號輸入 |
|
|
運行命令接點輸入 |
2路，FWD/STOP和REV/STOP控制命令輸入接點端子 |
|
|
可編程接點輸入 |
7路雙向（高電平或者低電平）可編程輸入，可選擇故障復位、轉矩控制、預勵磁命令等63種運行控制命令 |
|
|
PG信號輸入 |
A+、A-、B+、B-、Z+、Z- 差動輸入/A、B、Z 開路集電極碼盤輸入 |
|
|
集電極開路輸出 |
2路，39 種運行狀態可選；最大輸出電流50mA |
|
|
可編程繼電器輸出 |
1路，39 種狀態可選；觸點容量：250VAC/ |
|
|
串行通訊接口 |
RS-485接口 |
|
|
顯示 |
五位數碼顯示（LED） |
設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、輸出轉矩、開關量端子等31種狀態參數、編程菜單參數及25種故障代碼等 |
|
指示燈（LED） |
參數單位、設定方向、RUN/STOP狀態、控制方式 |
|
|
環境 |
使用場合 |
室內不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
海拔高度 |
低于海拔 |
|
|
環境溫度 |
－10℃～＋ |
|
|
濕度 |
5%～95%RH，無凝露 |
|
|
振動 |
小于 |
|
|
存儲溫度 |
– |
|
|
結構 |
防護等級 |
IP20 |
|
冷卻方式 |
強制風冷 |
|
|
安裝 |
安裝方式 |
壁掛式 |
